住在蘇北農村的王師傅，不久前安裝了一套家用并網光伏發電系統，實現了自發自用和余電上網。
每天看著電表數字，王師傅心里美滋滋的。雖然補貼少了，但由于組件、逆變器和支架之類的都是幾個朋友自己攢錢買的，實際上也沒花多少，“少賺就少賺點，屋頂放著也是浪費，好歹能發個電。平時孫子孫女回來，開個空調也不心疼，畢竟咱自己也能發電不是”。
只是最近有件事兒一直困惑著王師傅，“你說我這5KW電站平均一天也能發個近20度電，自己家也用不了多少，其余的電說是上電網上去了，它是直接上到咱們村東頭那臺變壓器里去了嗎？”對此，小編稍微做下科普。

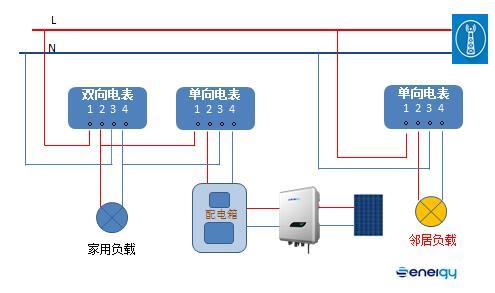

下圖是我們常用的家用光伏系統示意圖：
電能的幾個走向：

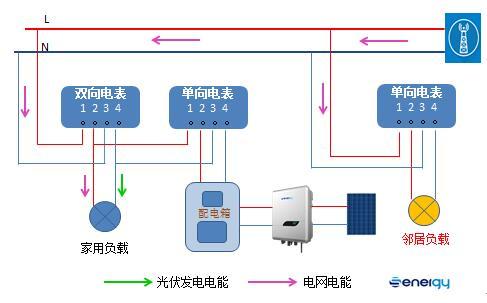

1) 逆變器發的電不夠自家使用時：電網和逆變器一起為家用負載供電；

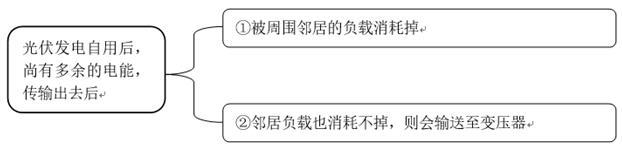

2) 逆變器發的電足夠自家負載使用，還另有盈余：此時，逆變器發的電一部分供給自家負載使用，一部分通過線纜傳輸出去：
對于②這種情況，一般不會出現也應極力避免，這也是為什么電網公司會在一臺變壓器下限制并網容量的原因。比如一些地區明確要求光伏并網容量不能超過變壓器容量的30%，就是避免光伏容量太大，導致所發電能無法就地消納，而不得不跨越上一級電網造成電能損耗和資源浪費。
有人可能會問，逆變器發出的電是智能的嗎，怎么會選擇往鄰居負載跑或是往別的方向去？雖說逆變器、電表，甚至變壓器已通過聯網實現智能化，但發出去的電往哪兒流則主要還是看負載。

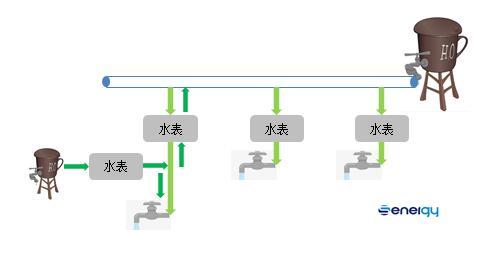

如果把電網比作大的蓄水池，那么一個村里的變壓器就可以比作水塔，而我們的家用負載則可以比作一個個水龍頭。當我們自家安裝了光伏系統，就好比安裝了一個小水塔。
當自家小水塔（光伏逆變器）供水有盈余，又恰逢鄰居家也在用水時。鄰居打開水龍頭（家用電器），水流（電能）便會就近流向鄰居家，而不夠的部分則由大水塔（電網）來補充。這樣，多發出來的水（電）就會依次被附近的用戶消納掉。
當自家小水塔(光伏系統)容量過大，甚至超過村頭那臺水塔（變壓器）時，村頭水塔就會變得多余，從而造成資源浪費。
以上簡單類比，可以讓大家對余電上網有個直觀的認識。后續，我們歡迎更多朋友關注光伏知識，關注盛能杰。筆者在這里祝大家豬年大吉！
