根據531新政解讀，2018年僅村級扶貧和領跑者項目仍具有建設指標，其中“十三五”第一批村級扶貧的大部分項目仍處于規劃和招標前籌備階段，加上年內很可能下發第二批扶貧招標，村級扶貧成為業內焦點目標市場。
高品質村級扶貧電站的建設不僅切實保障了貧困戶的穩定收益，在加速產業升級、引導行業健康發展方面也將起到示范作用。本文以400V并網的300kW扶貧電站為例，詳細介紹村級扶貧電站的整體系統方案設計，為建設高品質村級扶貧電站做好充足的準備工作。
300kW村級扶貧電站系統圖及主配置
光伏組件配置
考慮到占地面積、全壽命周期的收益等因素，300kW村級電站，選用目前扶貧電站中主流的280Wp組件，24塊組件連成一串，共45串。
逆變器配置
對于村級扶貧電站來說，如何降低成本是必須考慮的因素，而逆變器功率越大，在降低系統單位成本方面越有優勢，300kW村級扶貧電站，可選用目前市場上400V并網功率最大的80kW逆變器。此次示例方案中推薦采用3臺SG80KTL+1臺SG60KTL的優配方案，相比使用60kW或更小功率的逆變器，經測算，“3+1”搭積木式設計方案，系統成本至少可降低12000元以上。
從發電效率、安全可靠等因素考慮，SG80KTL轉換效率高于行業平均水平0.2%，三類地區300kW扶貧電站25年內此項即可多增收15000元以上；此外逆變器集成PID夜間修復功能，有效減小因組件PID效應導致的電量損失；采用智能風扇散熱，高溫不降額，有效提高發電量，增加發電收益；內置防雷及高精度漏電流保護，雙重保護，確保電站安全高效運行。
監控配置
逆變器標配RS485通訊接口，通過通訊線纜“手拉手”式連接，只需給其中一臺逆變器配置EyeM2無線通訊模塊，由其集中上傳所有數據，不僅讓組網更簡單，還能夠節省通訊模塊及流量費用；同時通過陽光云APP掃描通訊模塊二維碼接入智慧能源管理平臺，一鍵掃碼建站，大大提升建站效率。
線纜選擇
直流線纜
直流線纜連接光伏組件和逆變器，鋪設于戶外，采用明管鋪設，要注意防潮、防曬、防寒、防高溫照射。光伏直流線纜耐壓參考標準《2Pfg 1169/08.2007 Requrements for cables for use in photovoltaic-system》，選用常見的PV1-F 1*4mm2規格線纜，可滿足直流線纜需求。
交流線纜
交流線纜主要用于光伏并網逆變器交流側至交流匯流箱或者并網柜，同樣安裝于室外，除了要考慮到防潮、防曬、防寒、防輻射外，還需要注意防火、防鼠咬，根據GB50217-94《電力工程電纜設計規范》，交流線纜選用的是ZR-RVV-1.0-3*35mm2、ZR-RVV-1.0-3*25mm2。
接地線纜
接地線纜主要是用于組件、支架以及交流輸出的接地，根據GB14050-1993《系統接地的型式及安全技術要求》，選擇接地線 ZR-RVV-1.0-1*16mm2。
智慧化運維
電站管理方面，隨著村級扶貧電站數量的增加，各級扶貧辦或政府人員快速、全面、清晰了解轄區內所有扶貧組織的績效數據、項目進展、電站狀態、發電量等信息，變得不易。智慧能源扶貧平臺應用區域分級管理新模式，大大提升管理效率。

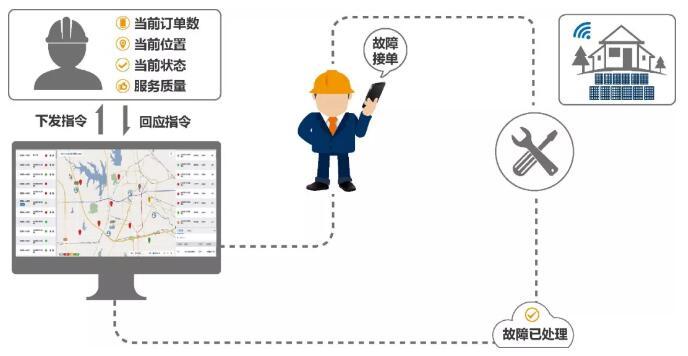

運維方面，從成本角度考慮，村級扶貧電站不適合派人長期駐守運維，故障的及時發現、分析、解決需要制定靈活高效的運維方案。光伏行業先進企業通過現代化物聯網技術、人工智能及大數據分析技術，為光伏電站打造智慧大腦，實現電站實時監測、智能分析和診斷、快速定位。此次示例設計方案中將電站接入智慧能源扶貧平臺，在實現以上功能基礎之外，增加智能派單功能，實現及時消缺，使得村級扶貧電站的運維更加高效。
村級扶貧電站作為光伏扶貧電站的主流建設模式，從設備選型、方案設計到后期運維，一定要選擇行業內一線品牌，高標準、嚴要求打造良心工程，確保電站25年高效可靠運行，切實保障貧困戶的收益。
